EA-PSB双向可编程直流电源

EA双向可编程直流电源

常规和能量回馈式直流电源

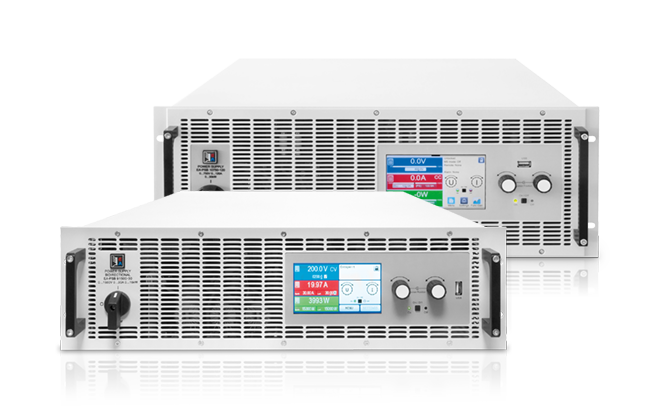

EA新款双向直流电源带有集成的可再生电子负载。EA-PSB 10000系列在3U机壳下可供15kW，4U机壳下可供30kW的功率，电压高达2000 VDC。轻松并联后可扩至近1.92MW的功率。所有EA直流电源与负载，均具有真正的宽范围功能，可在低电压下自动增大电流，从而使单机满足更广泛的测试要求。

PSB系列具有5″TFT触摸屏显示器，可进行直观的控制、设置和编程。智能操作界面能快速配置和测试，无需进行大量的手动检查。

EA直流电源标配一任意波形函数发生器，可互换的数字式接口控制以及用于如电池测试、光伏模拟和MPP跟踪的内置测试程序，这仅列举了其中几个。

19英寸嵌入式外壳

（PSB 和 PSB 10000系列）

ea-elektroautomatik_content_produktbereich_dc_bidirektionale_laborstromversorgungen.png

亮点

宽范围
彩色触摸屏
3路机载接口

技术规格

额定功率 2500W 至 30000W
机柜系统并联可达 1.92MW
额定电压 60V 至 2000V
电流 20A 至 1000A

具备特征

并联连接用主-从总线
19英寸全嵌入式
高3U、4U
模拟与USB接口，还可加装可拆卸的微处理器（FPGA）
微处理器控制 (FPGA)
彩色触摸屏控制键
内阻控制
电池测试模式
任意函数发生器与汽车启动曲线
可选：数字式可插拔接口模块
SCPI和ModBus协议
LabView VIs 安装包与控制软件

系列	输入电压	电压	电流	功率	数据表
EA-PSB 10000 3U	208-480+10 % 3ph	0-10V to 0-2000V	0-20A to 0-510A	5 kW / 10 kW / 15 kW	datasheet_psb_10000_3u_15kw_ZH.pdf
EA-PSB 10000 2U	100-240+10 % 1ph	0-10V to 0-1500V	0-6A to 0-120A	600-3000W	datasheet_psb_10000_2u_3kw_ZH.pdf
EA-PSB 10000 4U	208-480+10 % 3ph	0-10V to 0-2000V	+-0-40A to 0-1000A	30kW	datasheet_psb_10000_4u_30kw_ZH.pdf

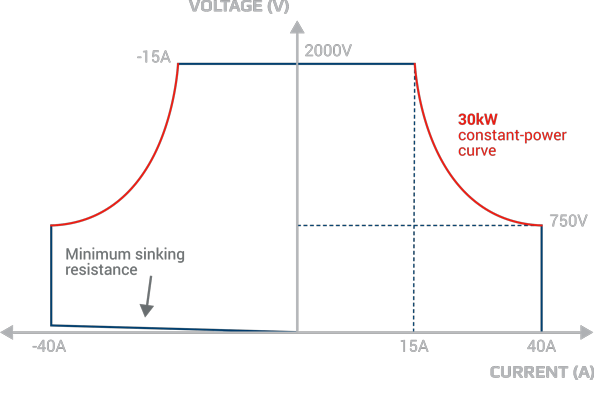

真正的宽范围-测试优势

所有 EA 直流电源均具有自动量程功能，即宽范围特性，可在更大范围内提供全部功率，仅用一台电源即可测试更多设备。宽范围使电源在较小电流时自动调整为高电压，而在电压较低时调整输出大电流。 EA 电源的宽范围特性使其在电压电流降至 33％的额定输出值时仍保持满功率输出。

节省预算和空间
小巧玲珑
一台电源满足多种测试要求
适应未来的测试趋势

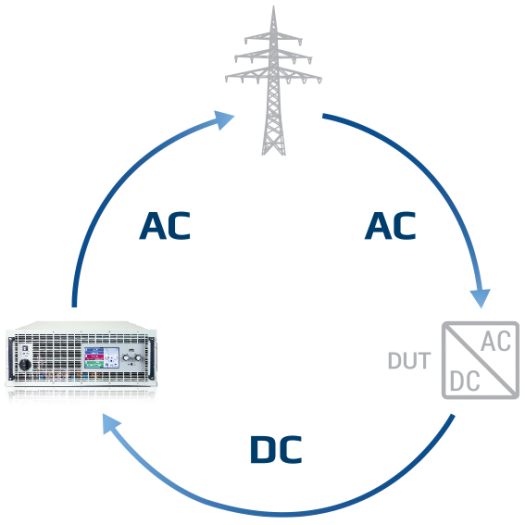

可再生能源回收

PSB 系列产品是双向型电源，表示它既可以拉电（供应电流）也可以灌电（吸收电流），并以高达 96％的效率将电流回馈到本地电网。内置电子负载功能具有能量可回收性，使 PSB 系列在减少热能产生，降低用电成本和减少暖通空调设施(HVAC)上有巨大的优势；并且因其电源和负载置于一体的设计，有助于减少测试系统空间。是一种绿色环保的测试解决方案。

省电，减少暖通空调设施的投入
回馈效率高达 96%
投资成本快速回报
环境友好型

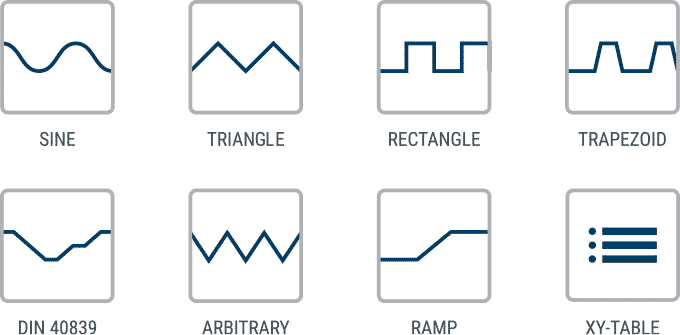

波形函数发生器

直流电源的常见需求，是以非线性直流信号模式输出电压或电流。 EA内置函数发生器可选正弦波、三角波、方波和梯形波，以及自定义任意波形。此外，还有斜坡，UI和IU表配置工具，以及燃料电池和光伏面板的模拟。
