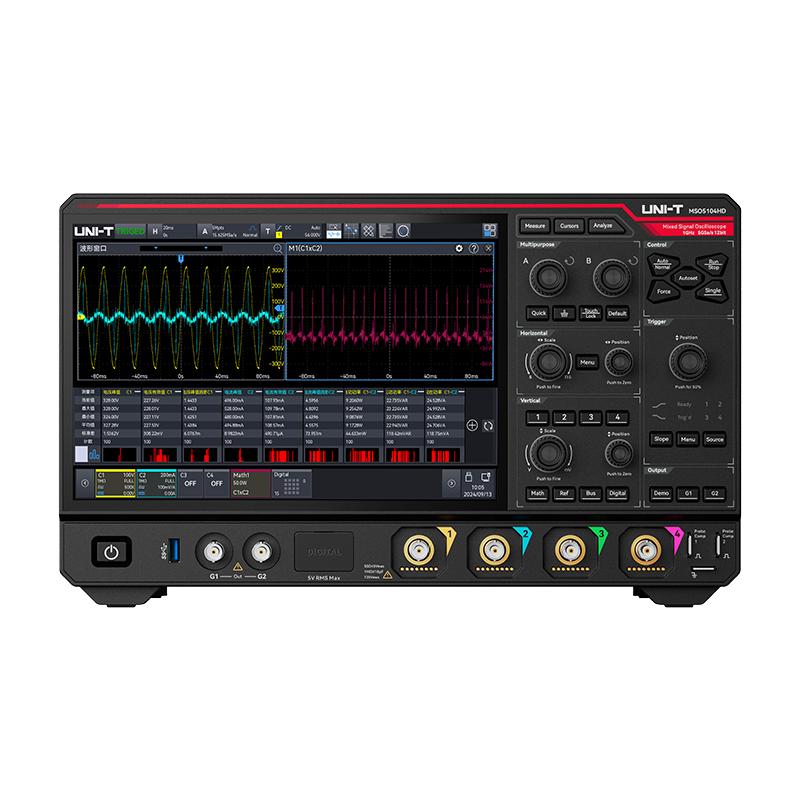

MSO5000HD 系列MSO5000HD 系列  MSO5000HD是一款集成了4信号通道、16通道逻辑分析仪和2通道任意波形发生器的高分辨示波器，带宽高达1GHz，最大采样率高达5GSa/s，12bit ADC分辨率，提供业界领先的高速信号采样和存储能力。该示波器还配备了500M存储深度，满足长时间录制和分析高速信号的需求。帮助您快速、准确地测量和分析高速信号，满足您在不同应用场景中的需求，如通信、汽车电子、工业自动化、航空航天、医疗设备、科研和电子研发等领域。 4 通道数 1GHz/500MHz/ 350MHz 带宽 12bit ADC分辨率 16bit ERES 5GSa/s 最高采样率 500Mpts 最高存储深度 1,500,000wfms/s 最高波形捕获率 概述 型号 配件 选件 手册 固件/软件 示例程序 视频 对比 多合一集成示波器 -协议分析仪 -波特图分析仪 -高精度频率计 -数字电压表 -电源分析仪 -函数/任意波形发生器 -频谱分析仪 -逻辑分析仪 -示波器 增强分辨率16bit 更高的精度、更小的底噪 通过融合12bit ADC与 4bit ERES增强技术 显著提升测量精度，细腻展现波形微细结构 有效抑制带外噪声，降低本底噪声对真实信号的干扰 从而确保在提升采样位数的同时，实现更精确的测量体验 UItra Phosphor® 3.0 并行阵列映射单元，数据处理速度高达30Gbps 波形捕获率高达800,000wfms/s 顺序模式下达到1,500,000wfms/s 实时协议分析15+ 嵌入式：RS-232/422/485/UART、I2C、SPI、 AudioBus(I2S,LJ,RJ,TDM)、I3C 汽车：CAN、CAN-FD、CAN-XL、LIN、FlexRay、SENT 传感器 &RFID：Manchester、1-WIRE 航空航天：MIL-STD-1553、ARINC429 整合最新技术和经典标准 实时协议分析为不同行业提供了全面的专业解决方案 解决数据传输效率和系统稳定性的问题 协议时序分析 精准护航信号传输：IIC、SPI、CAN 可在数据总线间提供精确的时序测量 帮助迅速定位脉冲宽度、电压幅度不足、边沿抖动、建立与保持时间偏差及信号回勾等问题 电源分析12种 输入分析：电源质量、谐波分析、浪涌电流 输出分析：纹波分析、调制分析、电源效率 开关分析：开关损耗、安全工作区、转换速率、稳定导通电阻 频率响应分析：控制环路响应(Bode）、电源抑制比(PSRR) 为电源系统性能鉴定、稳定性评估与优化 提供全方位、专业化解决方案，提升能源效率与系统稳定性 56种：测量、统计、趋势图 56种精密参数自动测量 覆盖电压、频率、相位、功率等多个维度 整合先进的参数统计与趋势图可视化分析功能 全方位、立体化展现信号特性变化 实现专业级深度洞察与高效数据解读 全硬件实时触发 13种高级触发+15种协议触发 全新极值触发技术，精准锁定信号极值点 FIR滤波器 无级可调FIR滤波器，还你纯净信号 自由定义滤波频点，高效剔除干扰，直击真实波形 |
