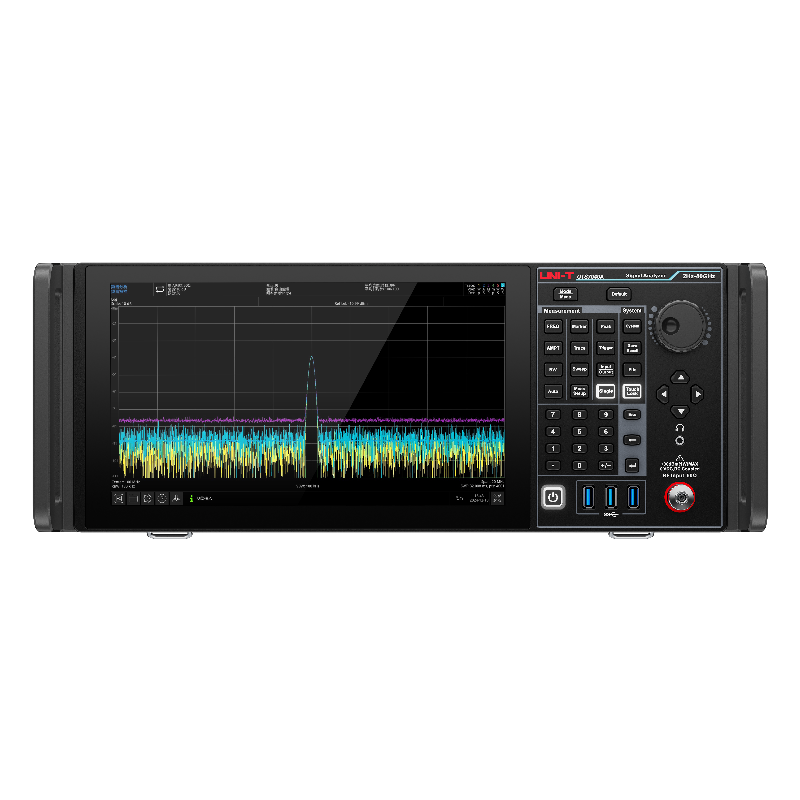

UTS7000A系列信号分析仪 UTS7000A 系列UTS7000A系列信号分析仪，最大可测量频率40GHz，支持交流和直流耦合，直流耦合状态最小可测量2Hz，全频段频率计精度低至0.01Hz。显示平均噪声电平为 -166dBm，相位噪声在1GHz载波，偏移10kHz下为 -108dBc，扫描点数高达100,001个扫描点，采用11.6英寸电容触摸屏，分辨率为1920*1080。机箱采用4U标准高度，适合标准机架使用。拥有强大的频谱分析和矢量分析能力，让用户掌握被测信号全方位的动态及细节，呈现完美的测试效果，提供更佳的解决方案。 2Hz~40GHz 频率范围 0.01Hz 频率分辨率 Max. 255MHz(opt.) 信号分析带宽 1Hz~3MHz (10%步进) 4,5MHz 分辨率带宽 < -110dBc/Hz 相位噪声 < -167dBm 显示平均噪声电平 - VNA - 带跟踪源 概述 型号 配件 选件 手册 固件/软件 示例程序 视频 对比 Ubuntu操作系统 标配Ubuntu操作系统 可选配windows10/麒麟操作系统 快捷的硬盘替代方式，选配无需整机设备返厂 支持背面板快捷更换硬盘及操作系统 100,001扫描点 全系列最高支持100,001扫描点 对信号的采样更加密集和全面 可以减少因采样不足或不均匀导致的测量误差和波动 更细致地分辨出频率相近的信号成分 从而使测量结果更加稳定和可靠 为后续的信号分析和处理提供更准确的数据基础 帮助用户更准确地识别和研究信号中的各个频率分量及其特性 频率测量精度更高，频谱分离能力更强 1Hz~3MHz (10%步进)、4、5MHz 10%步进可以提供160种可选RBW 更有效的频谱分离能力 在灵敏度和扫描速度之间做到平衡 不仅可以优化测量参数，还能适应不同测量场景 5种分析带宽 标配20MHz分析带宽 选配40MHz，85MHz，160MHz，255MHz的分析带宽 更加全面了解信号特征 丰富的调制解调分析功能 针对模拟调制AM，FM，PM； 数字调制FSK，PSK，ASK，MSK，QAM等调制信号 进行解调分析，可分解出信号的质量，EVM的误差矢量等 QAM（16QAM，32QAM，64QAM，128QAM，256QAM…） ASK（2ASK，4ASK，8ASK，16ASK） PSK（BPSK，QPSK，8-PSK，DQPSK，OQPSK，π/4-DQPSK） FSK（2FSK，4FSK，8FSK，16FSK） MSK（Type1， Type2） 一键式相位噪声测量 一键式相位噪声测量分析 包含频谱监控，点频测量，对数图表，IQ波形测量功能 通过简单快捷的测试方式 可精确了解信号相位的不稳定程度，进而评估信号的质量 对于通信、雷达等高质量信号是确保系统正常运行和性能发挥的关键 I/Q分析 I/Q分析使用硬件直采数据 可准确恢复原始基带信号 对接收信号从时域和频域进行基础测量 可有效测量信号频率/幅度/相位信息 支持测量数据与原始数据导出 用户可对复杂调制信号做二次分析 一键高级测量 通道功率 时域功率 占用带宽 三阶交调 相邻信道功率 频谱监测 载噪比 谐波 EMI分析测量 具有符合CISPR标准的频率分辨率带宽以及检波器 内置超100种限值针对不同的领域 不同的应用场景和设备类型都有相应的频谱发射模板 方便快捷的确定干扰源频率特性 通信4GLTE，5GNR分析 对遵循LTE/NR标准协议的调制信号进行通用测量与解调分析 包括上行链路与下行链路解调,解调后可观察信号频域信息和星座图 并测量得到信号帧中的信道信息，误差信息等 能够有效的协助通信工程师对基站发射信号进行全面评估 规避信号质量等问题，确保通信的准确性和可靠性 |
