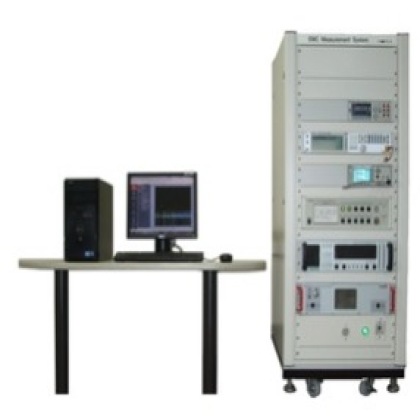

抗扰度自动测试系统

产品概述

对电子设备电磁骚扰等的抗扰度进行测试的系统。自动控制抗扰度测试所需的信号发生器、功率放大器系统、场强计、功率计、天线架等设备，无论是谁，都可以高效、切实地进行测试。测试结果可以打印、保存到电脑。

产品标准

■对应标准

・IEC61000-4-3 Ed3

・IEC61000-4-6 Ed3：2008

・EN61000-4-3：2010

・EN61000-4-6 Ed3：2009

・JIS C 61000-4-3：2012

・JIS C 61000-4-6：2006

・JEITA IT-3001等

基本功能

●均匀域测量

可以选择IEC61000-4-3Ed2增加的场强确定法，也可以选择AnnexJ定义的1GHz以上替代测试法“独立窗口法”

●系统线性验证

IEC61000-4-3新增的验证测试系统的线性特征，不满足2dB压缩点的测试系统不可使用。

●场强参考值测量/场强校准

实施目的是以提高抗扰度测试的精度

●抗扰度测试

利用均匀性测试得到的参考系数和场强校准测量得到的系数、向被测物施加指定的场强，进行抗扰度测试。

●显示测试结果

显示所选测试类型相应的画面，该画面可以显示测试结果。该画面可以打印或以CSV形式保存数据。

●报告打印

各种测试结果以网页形式显示，根据指定格式打印报告。

系统架构

■软件

●抗扰度测试软件

●音视频设备EMC用软件

●汽车EMC测试软件

系统内容

■辐射抗扰度测试系统

以根据客户的希望和预算推荐，包括为了得到均匀电场场强而选定的天线、功放、场强探头、RF线缆等设备的测试系统。

●符合IEC61000-4-3 Ed3 的辐射抗扰度测试标准

●汽车用 2004/104/EC、ISO11452-1/2、SAE、JASO

●场强：10V/m以上，距离1m-3m

●频率：80MHz-6GHz(可达40GHz)

●均匀场强的测试、自动校验功能

■传导抗扰度测试系统

以传导抗扰度测试软件IM5/CS为核心，包括选定信号发生器、RF功放、各种CDN，推荐符合客户需求的系统。

●符合IEC61000-4-6的传导抗扰度测试标准

●测试电平：10V（EMF）以上

●频率：150k-80MHz（9k-230MHz）

●汽车用BCI 2004/104/EC、ISO11452-4

数字广播接收设备的抗扰度测试

■电视/视频/音频/抗扰度测试系统

对电视/视频/广播相关设备的骚扰的抗扰度特性自动进行测试的系统。和一般的抗扰度测试相比，测试内容的数量（输入骚扰抗扰度S1、传导电压抗扰度S2、辐射场抗扰度S3、传导电流抗扰度RFI、屏蔽效能S4）非常复杂、测试需要花费很长时间。使用专用软件，可以避免浪费时间，高效完成测试。还有，制作测试结果列表、图形的工作量也大幅减少。备有电视/视频测试用、音频测试用两种基本系统。
