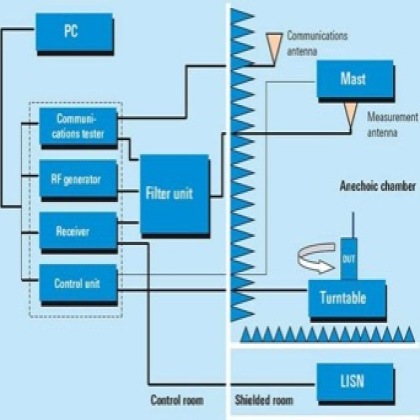

1.2、概述： 电子设备的高密度、高封装化及伴随着数字化、移动化，致使骚扰源的定位和EMC整改的对策变得困难起来。随着每年测试标准的修改，我司系统的测量频率上限也相应扩大，电子设备复杂化的骚扰，需要测试时最大限度的采集和保存数据。为满足这些要求，我司开发EP7系列软件，完善EP5系列软件，推荐和提供EMI测试系统，以适应各种客户测试需求。系统界面简洁，无论是初学者还是资深人士，都可以独立操作。不管是产品整改测试还是基于标准的认证级测试，本系统都可以切实而高效的自动化实施。 1.3、系统内容： 测试系统 ●辐射骚扰自动测试系统（30MHz-40GHz） 使用天线、接收EUT发出的骚扰，用频谱分析仪获取数据、用接收机进行QP测试，适合骚扰整改测试、认证级测试的系统。由于1GHz-40GHz的频率扩展，推荐把天线、前置放大器、频谱分析仪、接收机等进行恰当组合的测试系统。 ●传导骚扰自动测试系统（9KHz-31MHz） 针对EUT的传导骚扰，使用人工电源网络、电流探头、频谱分析仪、接收机等对频率、电平进行测试。也可对应CISPR22等规定的通信线端口用的网络（ISN） ●骚扰功率测试系统（31MHz-1GHz） 用功率吸收钳检查出EUT的骚扰功率，用频谱分析仪、接收机对其频率、电平进行测试。也可提供自动吸收钳导轨。 ●天线端口电压测试系统 CISPR13规定的、使用频谱分析仪、接收机测试有同轴天线端口的AV设备的骚扰功率、电平。 ●场地衰弱测试系统 对应3天线法或者ANSI63.4为基准的归一化场地衰减（NSA） 为了测试场地衰减，使用喇叭天线进行半自动测试、使用宽带天线进行自动测试的系统。 ●SVSWR法测试系统 为了实施GHz场地评估的SVSWR法的系统。使用专用的发射天线定位器，可以进行高再现性的测试。 ●辐射杂散测试系统 手机、WLAN等电磁波辐射设备的辐射杂散测试系统。可以对应3GPP、ETSI标准的实效辐射功率测试、杂散测试。 1.4、功能及标准： ■基本测试功能 ●取得频谱数据 ●选择必须进行QP测试的骚扰电波 ●最大辐射位置测试（水平、垂直、吸收钳位置） ●骚扰电平的QP、AV测试 ●测试结果的显示、输出、保存 ●对应最新Windows 操作系统：可以构成最合适的硬盘
■适用标准
●民用设备：CISPR、EN、ETS、FCC、VCCI等 近期对与测试设备有关的主要标准修订 CISPR22，VCCI…频率上限为6GHz辐射骚扰测试 ISN（通信/电信线端口骚扰电波测试） CISPR16-1-1……检波器：AV・Peak・QP检波器→CISPR AV 对应Peak・QP・CISPR APD等新型检波器
●无线标准：TS51.010-1,TS34.121（3GPP） 手机（GSM，WCDMA） EN300 328，EN301 893（ETSI）WLAN，Bluetooth
●汽车：SAE、CISPR25、JASO 近期与测试设备有关的标准修订 2004/104/EC：EC的最新汽车指令 CISPR25 Ed3：BB・NB检波→指定检波器 1.5、选举配内容 ●民用设备用测试软件 ●SVSWR测试软件 ●音视频设备用软件 ●自动测试用软件 [EP9系列] ・EP9/VE型：汽车和车载电子设备EMI测试软件 （CISPR12 Ed5，CISPR25 Ed3，2004/104/EC 对应各汽车厂商最新标准） [VE5系列] ・VE5/C25CE型：CISPR25 Ed2 对应车载电子设备 [端口噪声测试软件] ・VE5/C25CE型：CISPR25 Ed2 对应车载电子设备 [辐射骚扰测试软件] ・VE5/C12 型：CISPR12 Ed4 对应 汽车 |
