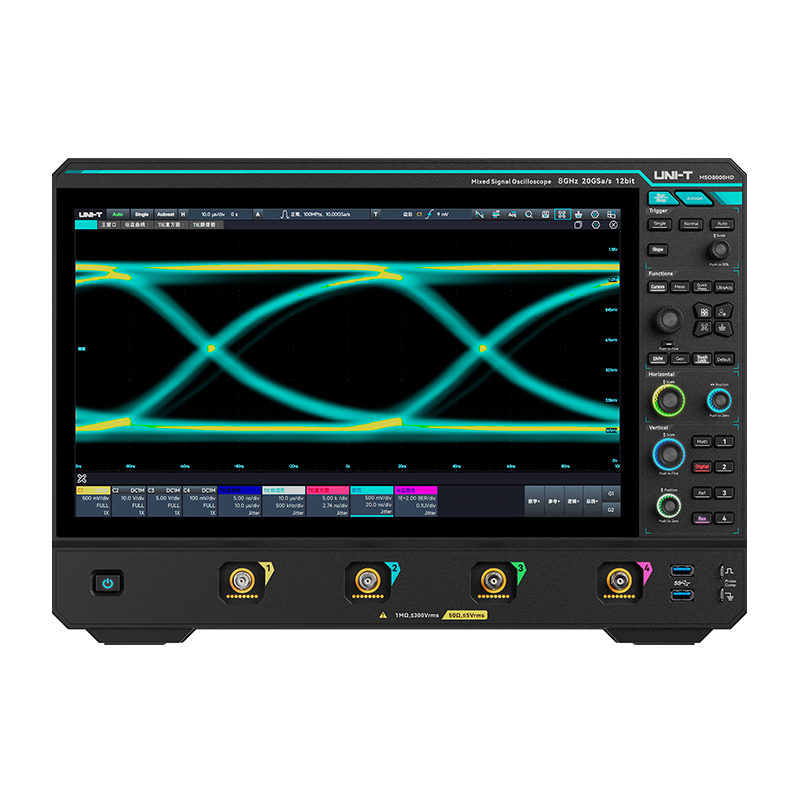

MSO8000HD 系列

MSO8000HD 系列

卓绝非凡的性能，精准于毫厘之间的洞察力

MSO8000HD集成多款优利德自主研发低噪声信号调理芯片

极大提升示波器性能和指标，为您提供富有洞察力的测量。

- 底噪：50mV/div，满带宽底噪低至800μV（典型值）

- ENOB：>7bit（系统全带宽（50Ω,50mV/div,-3dBFS））

- SFDR：≥50dBc（典型值）

- 低固有抖动：≤150fs RMS

- 带宽精密BNC端口：＞10GHz

至臻设计，高分辨率捕捉细微信号，精准测量

X型刀锋硬朗造型设计和科技蓝搭配，比同类产品更紧凑、更便携、更有质感

搭载12bit ADC，最大20GSa/s采样率

在高动态范围的信号测试中更容易区分小信号细节

- 垂直分辨率是8bit示波器的16倍

- ERES模式下增强分辨率至16bit

- 始终在全带宽/满采样率下保持12bit垂直分辨率，无任何折中

串行协议分析21+

-嵌入式：RS-232/422/485/UART、SPI、I2C、SMBUS、

               SPMI、AudioBus(I2S,LJ,RJ,TDM)

-：CAN、CAN-FD、SENT、FlexRay、LIN、 I3C、PSI5

-计算机&通信: USB2.0、PCle2.0、Ethernet、NRZ、

                      Manchester、8b/10b

-：MIL-STD-1553、ARINC429

支持包参数触发、协议包视图、事件列表、协议搜索 、协议分析报告

电源评估方案-电源完整性分析14+

- 输入分析：电源质量、谐波分析、浪涌电流

- 输出分析：纹波分析、调制分析、效率、启动/关闭时间

- 开关分析：开关损耗、安全工作区、di/dt、dv/dt、RDS(on)

- 频率响应分析：控制环路响应(Bode)、电源抑制比(PSRR)

若您想了解更多，请查阅手册

抖动分析和眼图

抖动分析视图：眼图、趋势图、直方图、频谱图、浴盆曲线

抖动测量：TIE、Cycle-Cycle抖动、周期抖动、 TJ、RJ、

                 DJ、DDJ、DCD、ISI

支持高速串行协议信号完整性分析:

- USB2.0

- 10/100/1000M工业以太网

- 10/100/1000M车载以太网

- MIPI D-PHY

若您想了解更多，请查阅手册

PAM-N分析

PAM-N（脉冲幅度调制）信号因为其拥有更高的信号传输速率被广泛应用于以太网、光通信以及新一代数字接口中。随着幅度调制等级的增多，PAM-N信号极易受到信号噪声以及串扰的影响，MSO8000HD凭借其12bit ADC和全带宽下超7位的ENOB，足以将具有多个阈值电平的PAM-N信号恢复时钟，并进行实时眼图测量。

支持的PAM调制信号类型：PAM-3、PAM-4、PAM-5、PAM-6、PAM-7、PAM-8、PAM-9、PAM-10、PAM-11、PAM-12、PAM-13、PAM-14、PAM-15、PAM-16

Matlab嵌入式编程

利用Matlab强大的数学库，您可以自定义编写数学算法，

MSO8000HD可以直接运行Matlab代码，并将结果直接显示在示波器界面中。

同时也提供了增强型FFT、基本运算和几十种高级公式组合编辑，

其强大的数学分析功能，满足您更多分析需求！

高级滤波设计器

提供精准实时的数字滤波和噪声抑制工具

快速优化信号质量并改善系统性能！

- 支持的滤波器类型： 巴特沃斯、切比雪夫 I 型、切比雪夫 II 型、

                                 椭圆、采样法、列梅兹、 窗函数

- 支持的滤波响应类型： 高通、低通、带通、带阻

一致性分析

一致性分析是确保不同厂家生产的同一类接口的互操作性的唯一途径，但不同接口的一致性测试规范则是由不同协会或机构开发。解读标准并通过人工进行一致性测试需要花费用户几个小时甚至几天时间，优利德一致性分析软件则将这个时间缩短至几分钟内。

通过不断更新和契合最新的行业标准，优利德推出以示波器+有源探头+测试夹具为主的高速协议一致性分析解决方案。

MSO8000HD支持的接口协议:

-10/100/1000Base-T

-USB2.0

-MIPI D-PHY v1.0

-PCle Gen2

-10/100/1000Base-T1

型号通道数带宽ADC分辨率ERES最高采样率最高存储深度最高波形捕获率价格(未税)对比MSO8804HD48GHz12bit16bit20GSa/s2Gpts1,000,000
wfms/sMSO8504HD45GHz12bit16bit20GSa/s2Gpts1,000,000
wfms/s
