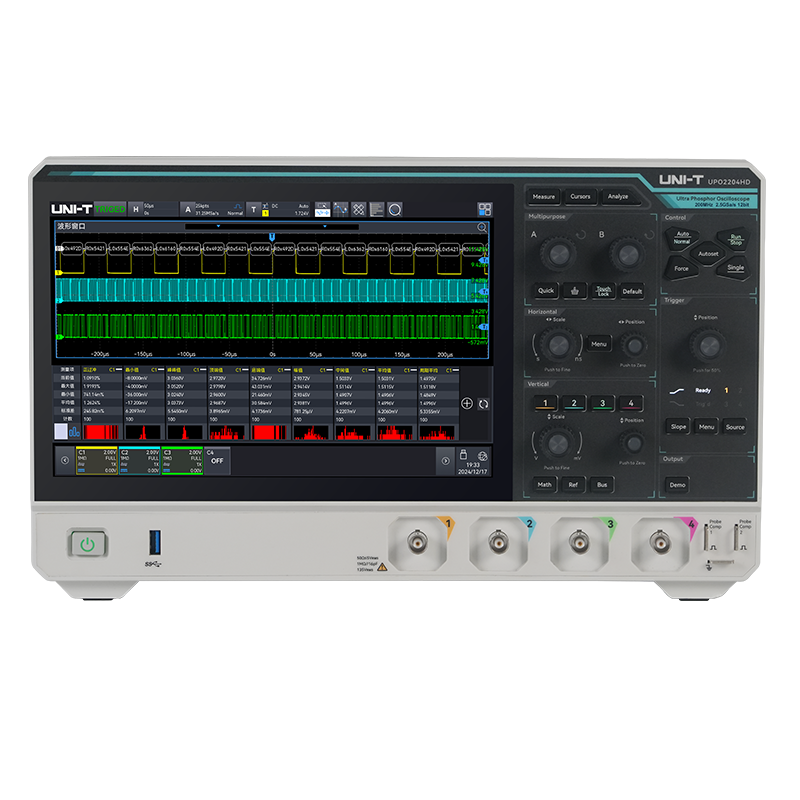

UPO2000HD 系列 UPO2000HD 系列UPO2000HD是一款最多可选4通道高分辨示波器。配备了R12™12bit分辨率的ADC，可通过ERES增强分辨率至16bit，其最高采样率为 2.5GSa/s，存储深度100Mpts/CH，波形捕获率为1,000,000wfms/s，依此可确保高质量的波形分析。UPO2000HD支持9种串行协议解码、 12种电源分析，还可通过WebServer实现远程操控，在高精度电源测试、纹波测量、器件性能优化及医疗设备等领域的测试和分析任务中都能大显身手，是功能全且性能强大的测试设备。 4/2 通道数 200MHz/100MHz/ 70MHz 带宽 12bit ADC分辨率 16bit ERES 2.5GSa/s 最高采样率 100Mpts/CH 最高存储深度 1,000,000wfms/s 最高波形捕获率 概述 型号 配件 选件 手册 固件/软件 示例程序 视频 对比 UItra Phosphor® 3.0 波形捕获率高达250,000wfms/s 顺序模式下达到1,000,000wfms/s 实时协议分析9种 通用串行协议: UART I2C SPI IIS(Audio) 汽车&轨道协议: CAN CAN-FD LIN FlexRay SENT 无极缩放 100Mpts每通道的数据存储深度以及4096级硬件量化精度，配合时间、电压刻度细调功能，可以实现信号在水平和垂直二维方向上无极缩放，精细完整的显示信号细节。 高级运算 4Mpts + 4CH 增强FFT 54种测量 李沙育测量 数字滤波 高级函数表达 电源分析12种 -电能质量 -纹波分析 -谐波分析 -电源效率 -浪涌电流 -瞬态响应 -开关损耗 -启动/关闭时间 -安全工作区 -稳定导通电阻 -转换速率 -调制分析 为电源系统性能鉴定、稳定性评估与优化提供专业化解决方案 上一篇MSO1000HD 系列下一篇MSO3000HD 系列 |
